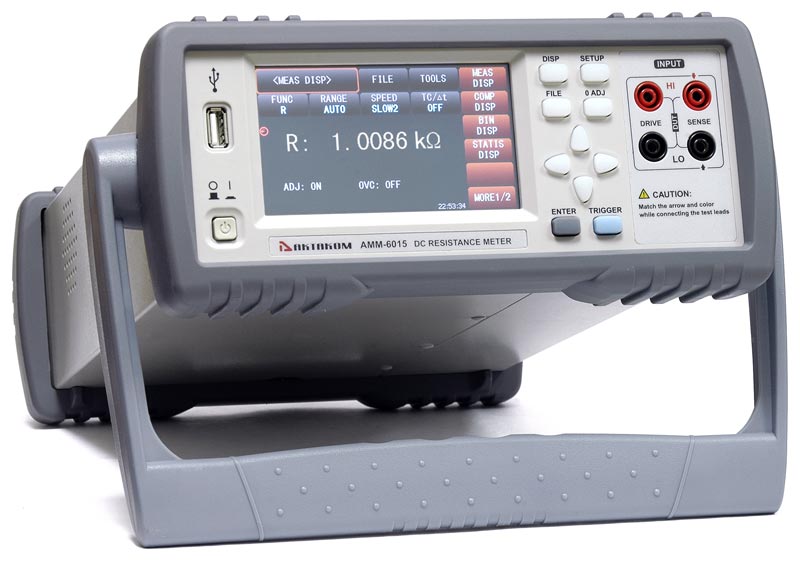

АММ-6015 — микроомметр

АММ-6015 — микроомметр
Артикул: 308112
Модель: АММ-6015
Гарантия: 14 мес.
Бренд: АКТАКОМ

Микроомметр АММ-6015 создан для точных измерений на постоянном токе малых и сверхмалых значений сопротивлений. Высокая точность (0,05%), разрешение (от 1 мкОм) и стабильность измерений обеспечивается использованием в приборе 32-разрядного процессора и SMD технологии.

Для более точных измерений в микроомметре АММ-6015 используется четырехпроводная схема измерения, применение которой компенсирует падение напряжения на измерительных проводах. Кроме того, в микроомметре АММ-6015 имеются встроенные функции компенсации и преобразования температуры (∆t), которые делают процесс измерения независимым от влияния температуры окружающей среды.

Цифровой микроомметр АММ-6015 имеет широкие возможности по статистической обработке результатов измерений. Кроме стандартных для большинства приборов функций регистрации максимального и минимального значений, АММ-6015 позволяет вычислять и отображать на дисплее среднее значение, общее стандартное отклонение OSD, выборочное стандартное отклонение SSD, а также индексы воспроизводимости (Cp, cpk).

Для отображения результатов измерений в АММ-6015 применяется цветной сенсорный ЖК дисплей с разрешением 480x272 точек и диагональю 11 см. В качестве отображаемого параметра на дисплее АММ-6015 пользователь может выбрать один из пяти вариантов:

  • R (Сопротивление);
  • R‐T (Сопротивление и температура);
  • T (Температура);
  • LPR (сопротивление на низком токе);
  • LPR‐T (Температура и результат измерения сопротивления на низком токе).

Кроме стандартных типов запуска, внутреннего и ручного, АММ-6015 имеет режимы внешнего запуска и запуска по шине при помощи дистанционного управления. АММ-6015 поддерживает использование стандартных SCPI команд дистанционного управления от персонального компьютера, что позволяет встраивать микроомметр в измерительные комплексы.

Использованию АММ-6015 в автоматических линиях тестирования способствуют, кроме дистанционного управления, также высокая скорость измерения (всего четыре фиксированных значения) и встроенный компаратор для сортировки компонентов с внешним управления манипулятором на конвейере (Handler) и звуковым сигналом.

АММ-6015 может использоваться для прецизионных измерений сопротивлений контактов, разъемов, соединителей, шунтов, резисторов, при измерении надежности гальванических соединений и во многих других измерительных задачах.

Особенности микроомметра АММ-6015:

  • Измерение сопротивления от 1 мкОм до 2 МОм;
  • Прецизионная точность до 0,05%;
  • 4-проводная схема для высокоточных измерений;
  • Максимальная частота дискретизации 50 Мвыб/сек;
  • 4 скорости измерения сопротивления (быстрая 10 мс, средняя 25 мс, медленная-1 115 мс, медленная-2 455 мс);
  • Скорость измерния температуры 100±10 мс;
  • Измерение температуры с температурной компенсацией;
  • Аналоговый выход при измерении температуры;
  • Автоматический и ручной выбор диапазонов;
  • Установка усреднения 1...255;
  • Низковольтные измерения (напряжение <40 мВ) диапазоны 2 Ом, 20 Ом, 200 Ом, 2 кОм;
  • Внешний, ручной и внутренний запуск;
  • Память 30 групп данных;
  • Функции статистики: максимальное, минимальное, среднее, общее стандартное отклонение OSD, выборочное стандартное отклонение SSD, индексы воспроизводимости (Cp, cpk);
  • Пользовательская автокоррекция нуля;
  • Компенсация смещения напряжения OVC;
  • Встроенный компаратор со звуковой сигнализацией;
  • Блокировка клавиатуры;
  • Интерфейс USB DEVICE, USB HOST, RS-232C, HANDLER.
Диапазон Разрешение Ток тестирования Погрешность
Измерение сопротивления
20 мОм 0,001 мОм 1 А ±(0,1% + 3 е.м.р.)
200 мОм 0,01 мОм 100 мА ±(0,05% + 2 е.м.р.)
2 Ом 0,1 мОм 100 мА
20 Ом 1 мОм 10 мА
200 Ом 0,01 Ом 1 мА
2 кОм 0,1 Ом 100 мкА
20 кОм 1 Ом 100 мкА
200 кОм 10 Ом 10 мкА
2 МОм 100 Ом 1 мкА ±(0,2% + 2 е.м.р.)
Диапазон Способ
Измерение температуры
Режим 1 -10,0 °C ... 99,9°C датчик PT500
Режим 2 -99,9 °C ... 999,9°C аналоговый выход 0 В ... 2 В
Параметр Значение
Общие характеристики
Максимальная частота дискретизации 50 Мвыб/сек
Скорость измерения сопротивления быстрая 10 мс, средняя 25 мс, медленная-1 115 мс, медленная-2 455 мс
Скорость измерния температуры 100±10 мс
Выбор диапазонов автоматический и ручной
Установка усреднения 1...255
Низковольтные измерения (напряжение <40 мВ) диапазоны 2 Ом, 20 Ом, 200 Ом, 2 кОм
Запуск внешний, ручной и внутренний
Память 30 групп данных
Функции статистики максимальное, минимальное, среднее, общее стандартное отклонение OSD, выборочное стандартное отклонение SSD, индексы воспроизводимости (Cp, cpk)
Дисплей цифровой 4,3" сенсорный ЖК дисплей 4 1/2 разряда (480x272)
Интерфейс USB DEVICE, USB HOST, RS-232C, HANDLER
Питание 220 В / 50 Гц
Габаритные размеры 235×104×360 мм (с хольстером)
Масса 3,6 кг
Наименование Количество
1 Микроомметр АММ-6015 1
2 Косплект 4-проводных тестовых зажимов 1
3 Сетевой шнур 1
4 Руководство по эксплуатации 1
