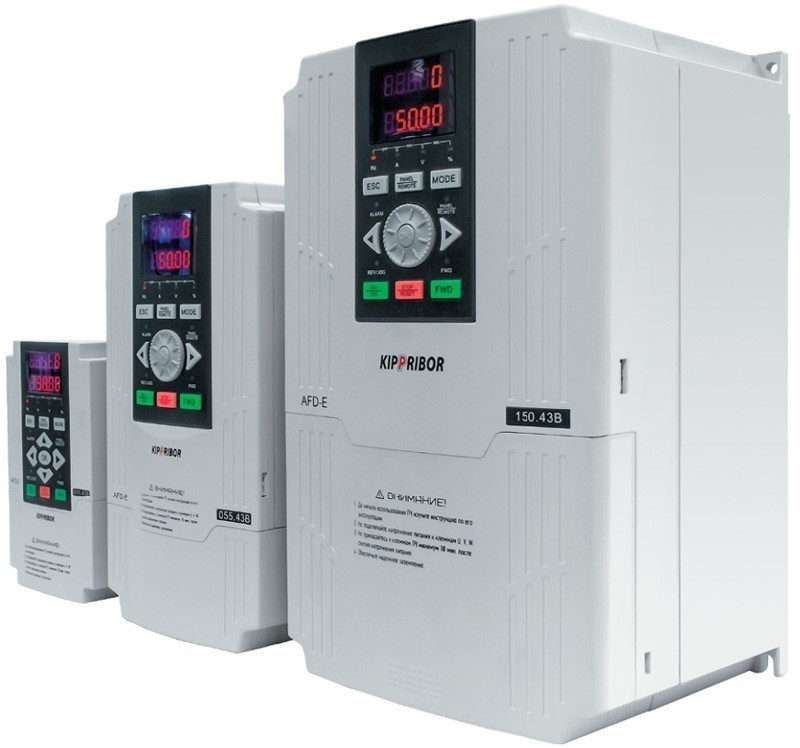

Основная серия преобразователей частоты KIPPRIBOR. Они представляют линейку универсальных ПЧ мощностью до 15 кВт с тремя режимами управления:
Благодаря возможности ПЧ работать в одном из этих режимов Вы можете адаптировать ПЧ под требования Вашего процесса управления электродвигателем.
Преобразователи частоты KIPPRIBOR серии AFD-E имеют простое и понятное меню, а для запуска ПЧ в эксплуатацию в большинстве случаев потребуется настройка всего лишь одного параметра.
Набор таких встроенных функций как ПИД-регулятор (может работать как независимый), счетчики импульсов, таймеры, виртуальные входы выходы, встроенный ПЛК, предустановленные мульти-скорости и наличие дополнительных карт расширения позволяют оптимизировать и упростить схему управления электроприводом.
Преобразователи частоты KIPPRIBOR серии AFD-E комплектуются удобными и многофункциональными панелями управления с двойным светодиодным дисплеем, что облегчает работу с ПЧ при наладке и эксплуатации. Кроме этого панели управления позволяют осуществлять копирование, хранение и перенос настроек ПЧ.
Быстрый ввод в эксплуатацию:
Продуманный конструктив
Безопасность и надежность
Высокая функциональность
Макс. мощность подкл. двигателя | 1.1 кВт |
Максимальный выходной ток ПЧ | 3 А |
Напряжение питания ПЧ | 300…460 VAC, 50/60 Гц |
Диапазон выходной частоты | Низкочастотный режим: 0…300 Гц Высокочастотный режим: 0…1000 Гц |
Диапазон выходного напряжения | 0…500 VAC |
Диапазон задания Несущей частоты | 1,5…12,5 кГц |
Дискретные входы | 5 дискретных входов (DI1…DI5): Программируемые (до 98 функций); Тип входного сигнала: «Сухой контакт», датчики NPN типа; |
Дискретные выходы | 1 релейный выход (RO1): Программируемый (до 62 функций); 2 А / 250 VAC; 1 транзисторный выход (DO1): Программируемый (до 62 функций); 50 мА / 24 VDC; |
Аналоговые входы | 1 аналоговый вход 0…10 В (AI1); 1 аналоговый вход 0/4…20 мА (AI2); |
Аналоговые выходы | 1 аналоговый выход (AO1): Программируемый (до 45 функций) 0…10, 0/4…20 мА; |
Карты расширения входов / выходов | |
AFD-XPLT.A102 (устанавливается вместо основной платы) | 4 дискретных входа (DI1…DI4); 1 высокоскоростной транзисторный выход (DO3); 2 аналоговых входа (AI1, AI2); 1 релейный выход RO1 NO+NC (TC, TB, TA); 1 аналоговый выход (AO1); Интерфейс RS485 (RS+, RS-); Источник питания 10 VDC (10V, GND); Источник питания 24 VDC (24V, CM); |
AFD-XPLT.A103 (устанавливается вместо основной платы) | 4 дискретных входа (DI1…DI4); 1 дискретный высокоскоростной вход (DI9); 2 аналоговых входа (AI1, AI2); PG интерфейс (входы энкодера PGA, PGB, PGZ); Источник питания 12 VDC (12V, CM); |
AFD-XPLT.D104 (устанавливается дополнительно к основной плате в порт «Card 2») | Не применяется |
AFD-XPLT.C000 (устанавливается дополнительно к основной плате в порт «Card 1») | Не применяется |
Параметр | Описание | ||
Режим управления | VC-режим (векторное управление по замкнутому контуру) | SVC-режим (векторное управление по разомкнутому контуру) | U/f-режим (вольт-частотный (скалярный) режим управления) |
Стартовый момент | 200 % при нулевой скорости | 180 % при нулевой скорости | 180 % при нулевой скорости |
Глубина регулирования | 1:1000 | 1:200 | 1:100 |
Точность при Контроле скорости | ± 0,02 % | ± 0,2 % | ± 0,5 % |
Точность при контроле момента | ± 5 % | ± 5 % | – |
Дискретность здания частоты | Низкочастотный режим: 0,01 Гц; Высокочастотный режим: 0,1; | ||
Точность задания частоты | Низкочастотный режим: при цифровом задании - 0,01 Гц; при аналоговом задании – макс. частота × 0,1 %; Высокочастотный режим: при цифровом задании - 0,1 Гц; при аналоговом задании – макс. частота × 0,1 %; | ||
Перегрузочная способность | 110 % - длительное время; 150 % - в течение 60 сек.; 180 % - в течение 2,5 сек. | ||
Время Разгона / торможения | 0,01…600 сек. или 0,01…600 мин. | ||
Торможение магнитным потоком | Повышение эффективности торможения за счет увеличения магнитного потока электродвигателя в диапазоне 30…120 | ||
Удержание постоянным током | Обеспечивает эффективную остановку и удержание вала электродвигателя за счет подачи постоянного напряжения на его обмотки | ||
Тормозной момент | До 20 % без использования внешнего тормозного резистора; 50…100 % при использовании внешнего тормозного резистора; | ||
Усиление момента | Усиление крутящего момента за счет подачи добавочного напряжения на обмотки электродвигателя на низких оборотах | ||
Стартовая частота | Определяет выходную частоту, с которой ПЧ начинает разгон электродвигателя после команды «RUN». Стартовая частота эффективна для систем с высоким моментом инерции |
Параметр | Описание |
Предустановленные мульти-скорости | До 15-ти предустановленных мульти-скоростей |
Встроенный ПЛК | Позволяет организовать программы автоматического управления электродвигателем, с использованием 15-ти предустановленных мульти-скоростей или 7-и предустановленных мульти-скоростей ПИД-регулятора |
Встроенный ПИД-регулятор | Используется для автоматического поддержания скорости или момента. Может использоваться как независимый ПИД-регулятор для внешнего оборудования. |
Коммуникационный Интерфейс RS-485 (опция) | Доступен при установке соответствующей карты расширения (см. таблицу «краткие характеристики входов / выходов») |
Функции повышения стабильности работы | Перезапуск после потери питания, перезапуск после аварии, автоматическая настройка параметров электродвигателя, блокировка команды «RUN», блокировка работы ПЧ, задержка запуска, компенсация повышенного / пониженного напряжения, компенсация повышенного тока нагрузки, настраиваемая U/f кривая, коррекция кривой аналоговых входов |
Параметр | Описание |
Виртуальные дискретные входы / выходы |
8 виртуальных дискретных входов и выходов. Обладают таким же функционалом, как и физические дискретные входы, позволяют организовывать схемы управления без физического подключения сигнальных кабелей |
Виртуальные аналоговые входы | 2 виртуальных аналоговых входа идентичны физическим аналоговым входам AI1 и AI2, но не выдают никаких физических сигналов. Использование виртуальных входов SAI1 и SAI2 позволяет не только упростить монтаж кабелей цепей управления, но и избежать возможных помех. |
Настройка приоритета | Настройка приоритета между источниками задания частоты |
Встроенный таймер | 3 встроенных таймера |
Счетчик импульсов | 2 встроенных счетчика импульсов |
Макро параметры | Макропараметры позволяют перенастраивать ПЧ по типовые задачи при помощи изменения всего одного параметра |
Копирование параметров | Возможность копирования, переноса и хранения параметров в панели управления |
Режимы отображения параметров | 4 режима отображения параметров ПЧ: Отображение параметров, активных в текущей конфигурации ПЧ; Отображение параметров, значение которых отличается от заводского; Отображение измененных и сохраненных параметров после последнего включения питания; Отображение измененных и несохраненных параметров после последнего включения питания; |
Обнаружение неисправности в компонентах ПЧ | Неверное измерение тока, ошибки EEPROM, ошибки платы управления |
Защита со стороны Источника питания | Защита от пониженного напряжения, защита от перекоса фаз |
Защиты во время работы | Защита от перегрузки по току, защита от перегрузки по напряжению. Защита ПЧ от перегрева, защита ПЧ от перегрузки, защита электродвигателя о перегрузки, защита от пропадания фазы, защита от перекоса фаз, защита при отключении электродвигателя, защита при неверной автонастройке параметров электродвигателя |
Параметр | Описание |
Место установки | Сухие отапливаемые помещения, исключающие попадания прямых солнечных лучей, без соляного и масляного тумана, токопроводящей пыли, защищающие ПЧ от атмосферных осадков |
Температура эксплуатации | -10…+40 °C |
Влажность | ≤ 90 %, без образования конденсата |
Степень защиты | IP20 |
Стандартный комплект поставки:
